由于影响板形质量的因素较多,且影响因素通常具有非线性、强耦合等特点,板形控制一直是板带轧制领域的难点。随着市场对板形质量要求的不断提高,板形控制的含义不断丰富。基于二十年的研究实践,工程技术研究院开发出了全套板形自动控制系统和多类辊形技术,并率先提出了全流程板形控制的概念,形成了成套板形综合控制技术。 自主研发的成套板形综合控制技术主要包括:(1)轧辊辊形技术:包括变接触支持辊辊形(VCR,VCR+),高性能变凸度工作辊辊形(HVC),非对称锥形工作辊(ATR),中部变凸度工作辊辊形(MVC),边部变凸度工作辊辊形(EVC)等,轧辊辊形技术提高了轧机的板形控制能力,满足了不同类型的板形控制需求;(2)全套板形控制系统(PFEC):包括过程控制级的板形设定计算模型、板形自学习模型和基础自动化级的平坦度反馈控制模型、凸度反馈控制模型、弯辊力前馈控制模型、板形板厚解耦模型及轧后冷却平坦度补偿模型等,实现了高精度的板形自动控制;(3)全流程板形综合控制技术:包括高品质用钢的起筋控制技术,硅钢全流程板形控制技术、板形质量异议综合解决方案,轧后板带内应力减量化技术等,解决了多类板形质量缺陷。 板形综合控制相关技术已经申请国家发明专利超过20余项,获得国家科技进步奖1项,省部级奖励6项,板形控制的技术指标达到国际先进水平,并且形成了一整套包括机型、辊形、工艺、控制、管理在内的全工序板形综合解决方案,实现了板形控制从理论研究到成套技术自主研发,再到大规模工业应用,并实现了技术引领。
板形综合控制技术应用业绩
厂家 |
应用时间和内容 |
鞍钢 1700 |
2003年,PFEC、辊形 |
鞍钢 2150 |
2005年,PFEC、辊形 |
莱钢 1500 |
2005、2014年,PFEC、辊形 |
日钢 1580 |
2006、2016年,PFEC、辊形 |
武钢 1700 |
2009 年,PFEC、辊形 |
鞍钢 1580 |
2009 年,PFEC、辊形 |
西南不锈 1450 |
2009 年,PFEC、辊形 |
柳钢 1450 |
2009 年,PFEC、辊形 |
重钢 1780 |
2010 年,PFEC、辊形 |
北海诚德 1700 |
2012 年,PFEC、辊形 |
永杰 1850 |
2013 年,PFEC、辊形 |
巨科 1850 |
2013 年,PFEC、辊形 |
银海 2850 |
2013 年,PFEC、辊形 |
鼎信 1780 |
2014年,PFEC、辊形 |
马钢 CSP |
2015年,板形二级改造、辊形 |
东海特钢 1450 |
2015年,PFEC、辊形 |
安丰 1780 |
2017年投产,PFEC、辊形 |
青山印尼 1780 |
2017年投产,PFEC、辊形 |
马钢一钢轧 |
2009年,硅钢全流程板形 |
韶钢 3450 |
2009年,板形质量改进 |
马钢一、四钢轧 |
2010年,冷轧基板全流程板形 |
涟钢 2250 |
2010年,板形工艺支持 |
涟钢 CSP |
2011年,板形质量改进 |
韩国浦项 |
2008、2011、2012年,辊形开发 |
新钢 1580 |
2011年,冷轧基板全流程板形 |
梅钢 1780 |
2013年,高强板板形质量改进 |
涟钢 |
2014年,硅钢全流程板形 |
邯钢 2250 |
2015年,板形质量改进 |
梅钢 1780 |
2015年,支持辊辊形研究 |
沙钢 1450 |
2015年,板形质量改进 |
梅钢 1780 |
2015年,冷却过程板形仿真 |
马钢 2250 |
2016年,连退跑偏研究 |
新钢 1580 |
2016年,冷轧基板全流程板形 |
板形综合控制技术成果鉴定会
和韩国POSCO在工作辊和支持辊辊形方面开展国际合作

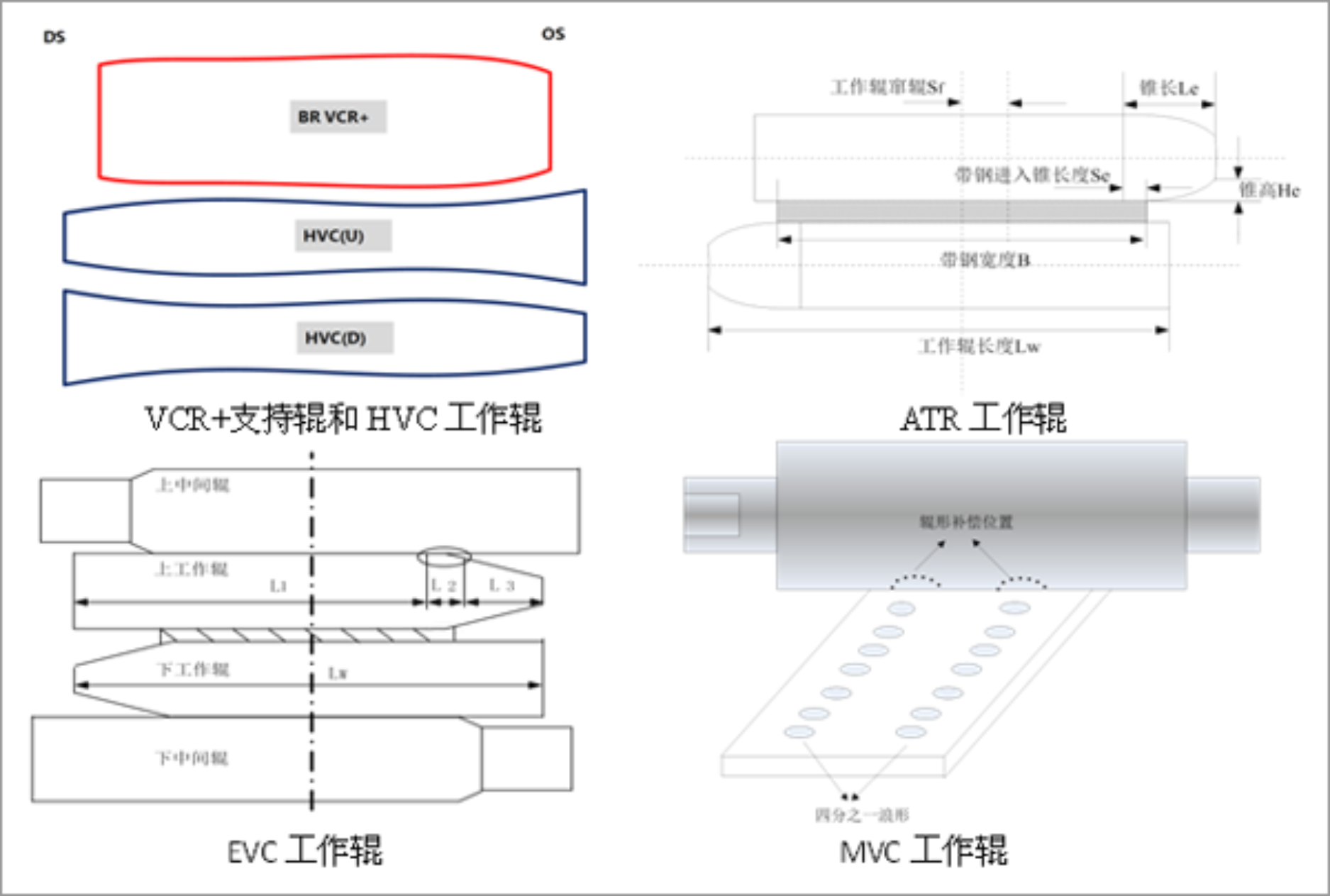

自主研发的多种工作辊和支持辊辊形技术

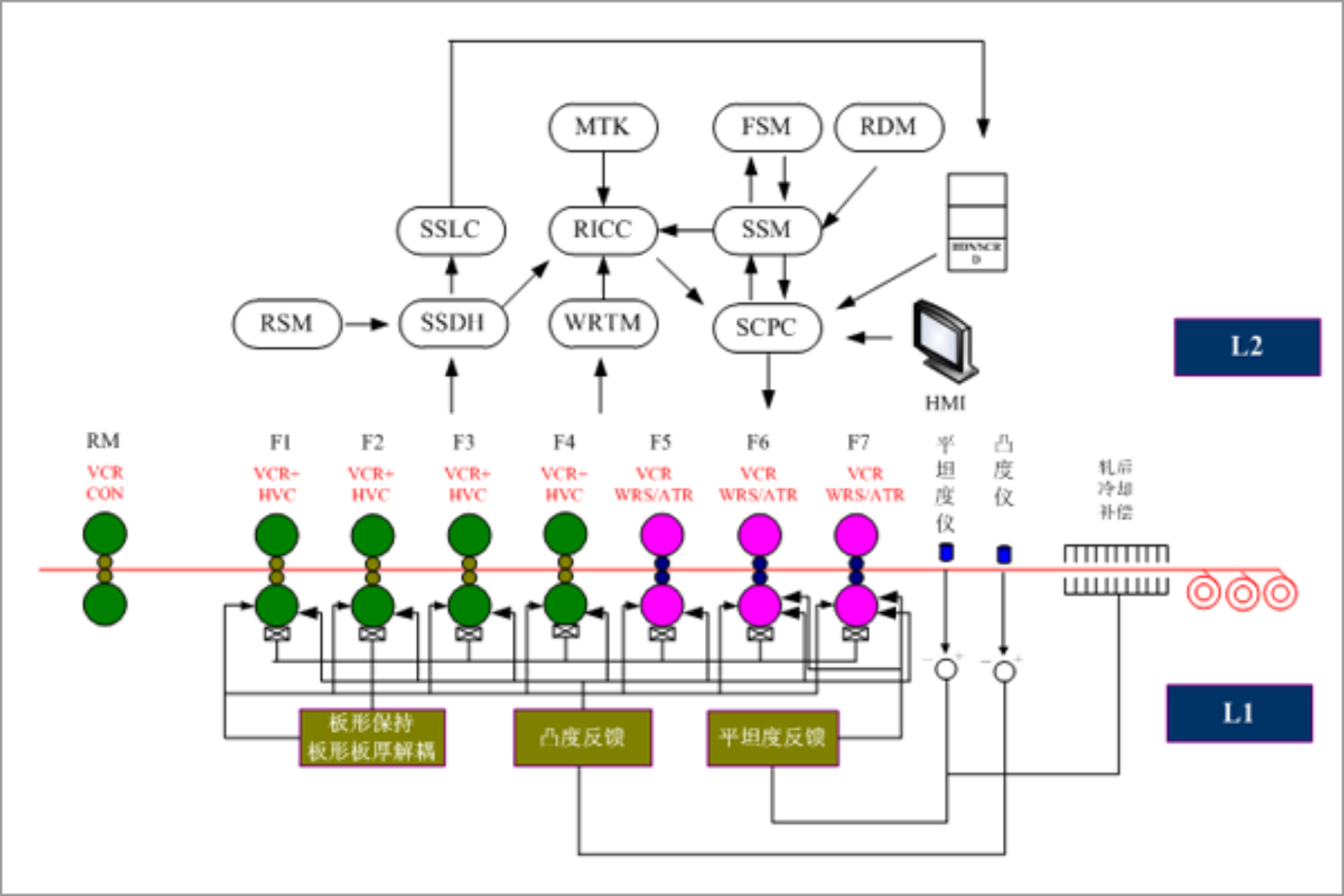

PFEC板形控制系统功能框图

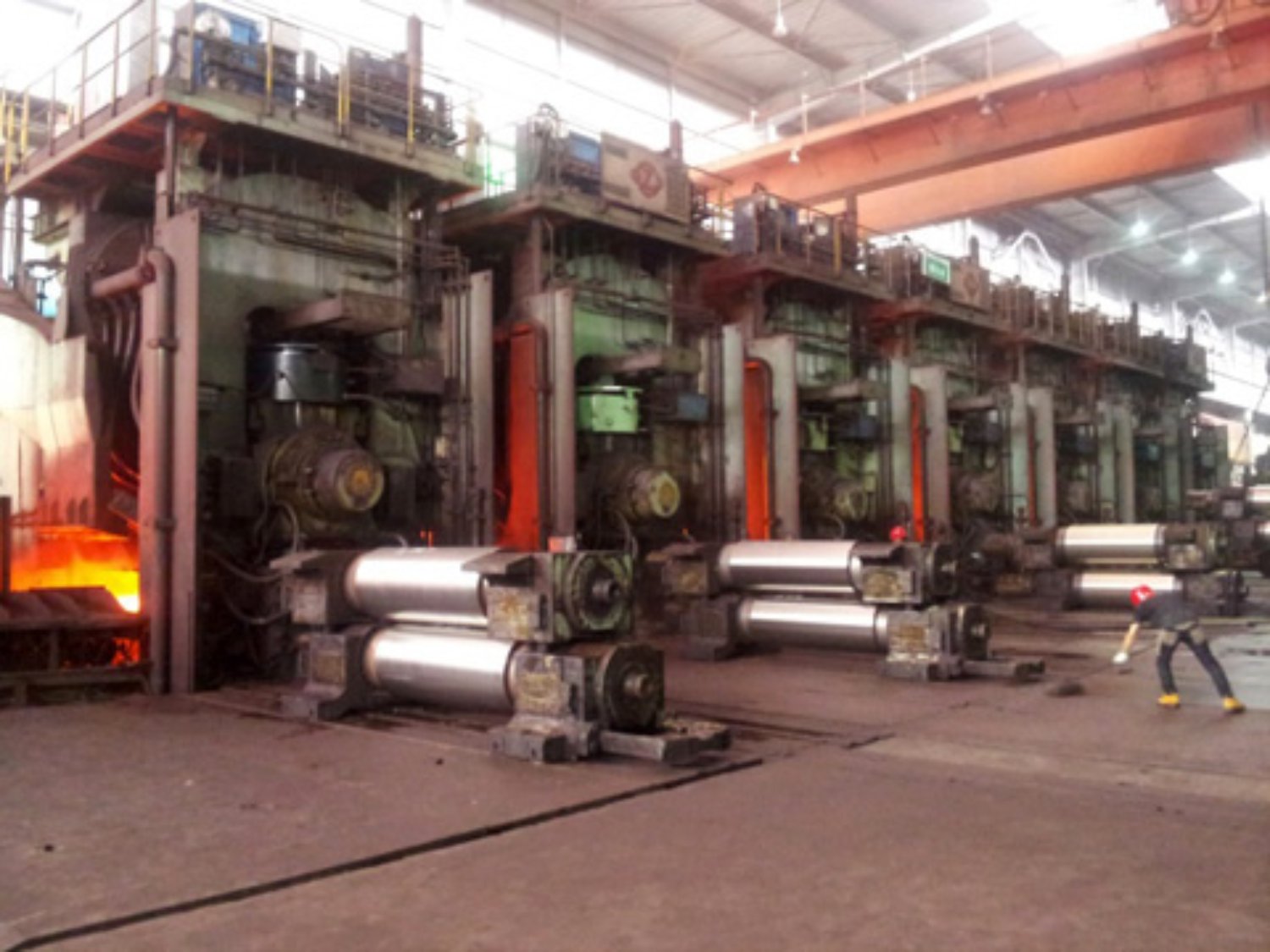

板形控制系统应用于不锈钢热连轧机组

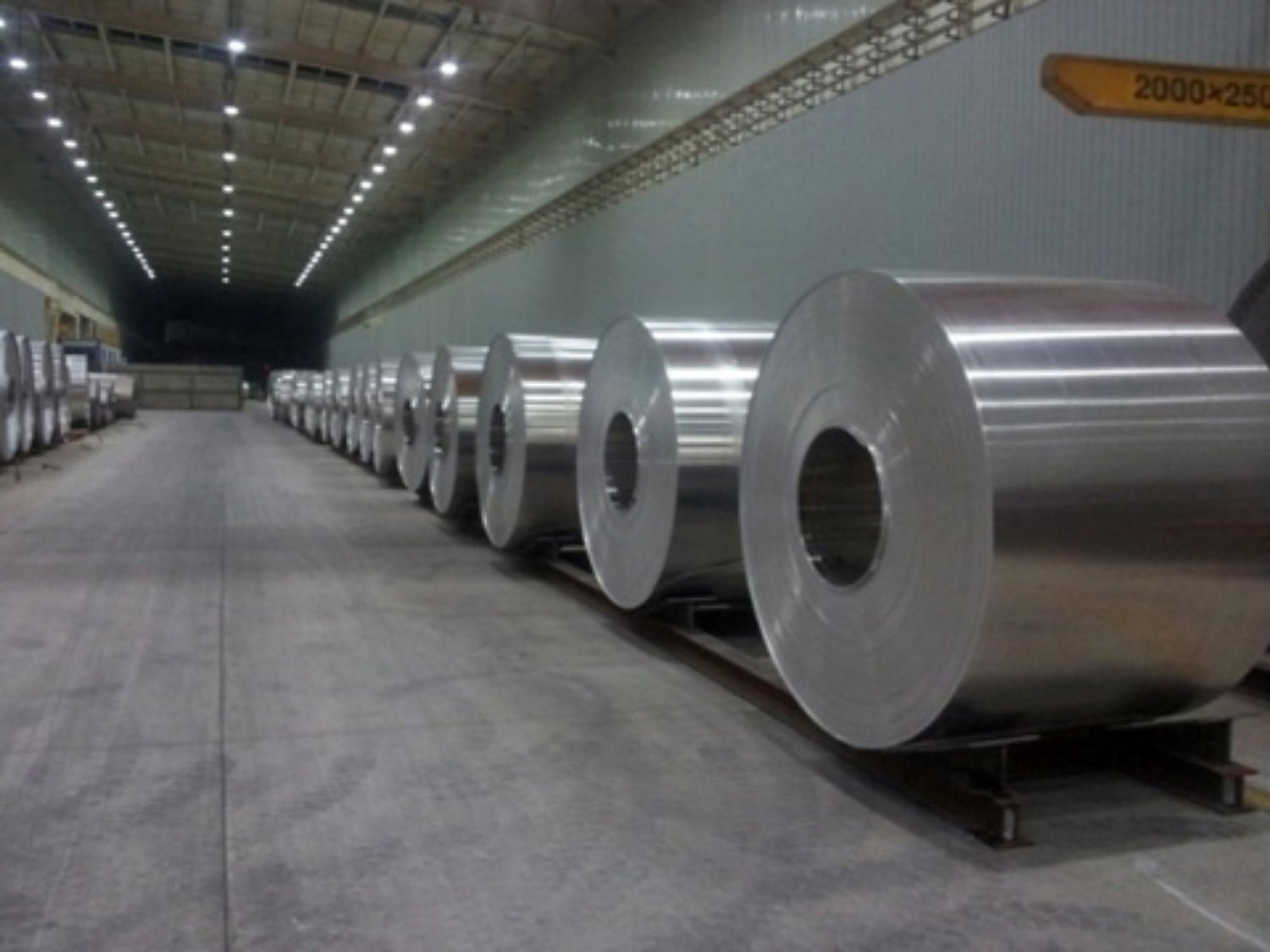

采用PFEC控制系统在银海铝业2850mm轧机生产出板形良好的超宽幅铝卷
